데이터 캡처에서 경쟁 우위까지
복잡한 환경을 매핑할 때는 두 가지 전선에서 전투를 벌여야 합니다. 고객은 가능한 한 정확한 완벽한 데이터를 요구하고, 기업은 최대한 효율적으로 작업해야 합니다.
지오레퍼런싱의 완벽함을 추구하다 보면 효율성이 떨어지고 마감일을 놓치거나 비용이 초과될 수 있습니다. 하지만 시간을 절약하기 위해 대충대충 하면 정확성과 신뢰성이라는 직업적 명성이 무너질 수 있습니다.
간단히 말해, 지오레퍼런싱을 위한 위치 데이터를 수집하는 방법은 다음과 같습니다.
- Accurate
- 신뢰성
- Works 처음부터 바로
동시에 백오피스 작업을 간소화하여 원시 데이터를 매우 정밀한 지리 참조 포인트 클라우드(또는 LiDAR를 사용하지 않는 경우 다른 종류의 측량)로 전환해야 합니다.
사실 지상 관제소와 기본적인 GNSS/INS 시스템조차도 더 이상 이러한 이중 압력을 따라잡을 수 없습니다.
이 블로그에서는 다음과 같은 방법을 소개합니다. OXTS GNSS/INS 디바이스는 여러분과 같은 측량사를 염두에 두고 설계된 특수 기능을 통해 지리 참조 작업의 상충되는 압력을 관리할 수 있도록 도와줍니다. 이러한 기능은 다음을 활성화하여 액세스할 수 있습니다. 기능 코드 를 통해 지오레퍼런스 프로세스의 수준을 높이는 데 관심이 있는 OXTS 고객이라면 누구나 사용할 수 있습니다, 지금 바로 문의하세요.
신뢰할 수 있는 데이터 확보
신뢰할 수 있는 현장 작업 는 최종 결과물 전체를 구축하는 기반이 됩니다. 포스트 프로세싱은 최적화에 중요한 역할을 하지만 데이터, 오류urvey 프로세스는 데이터에 영향을 미칠 수 있습니다. 재조사 - 비용과 시간이 많이 소요되는 실수입니다.
저희의 하드웨어 및 지리 참조 기능은 현장에서 수집한 데이터를 처음부터 견고하게 유지하여 전체 프로젝트의 무결성 기반을 구축할 수 있도록 설계되었습니다.
모든 센서와 PTP/GPTP 동기화
직접 지오레퍼런싱은 이론적으로는 간단합니다. 라이다가 인식하는 모든 지점에 대해 센서가 정확히 어디에 있었고 그 지점에서 어떻게 방향을 잡았는지 정확히 알아야 합니다. 시점. 이는 INS의 시계와 LiDAR의 시계가 최대한 완벽하게 동기화되어야만 가능합니다.
그렇지 않으면 포인트 클라우드가 왜곡됩니다.
단 몇 밀리초의 타이밍 오류로 인해 다음과 같은 문제가 발생할 수 있습니다. 설문 조사 장치를 실제 위치에서 몇 미터 떨어진 곳에 위치하도록 설정하면 최종 포인트 클라우드가 늘어나서 사용할 수 없을 정도로 흐릿해집니다. 운전하면서 건물을 스캔한다고 상상해 보세요. 타이밍이 맞지 않으면 건물 앞면이 늘어나거나 압축되어 보이고 직선이 휘어지고 들쭉날쭉해질 것입니다.
우리의 PTP/gPTP 동기화 기능을 사용하면 쉽게 동기화할 수 있습니다. 이 기능은 표준 네트워크 프로토콜을 사용하여 모든 센서가 마이크로초 미만의 정확도로 매우 정확한 시간에 동일하게 실행되도록 합니다.
전체 센서 제품군을 하나의 통합된 타임라인에서 작동하는 응집력 있는 단일 기기로 전환합니다. 이는 GNSS/INS의 “위치'와 LiDAR의 ”대상'을 연결하는 중요한 연결 고리이며, 모든 진지한 모바일 매핑 설정에 반드시 필요한 기능입니다.
GX/IX로 도심 정글에서 정확한 위치 유지
많은 가장 가치 있는 매핑 프로젝트는 번화한 도시의 한복판에서 진행되며, 고층 건물이 GNSS 신호에 혼란을 일으켜 다중 경로 오류와 노골적인 신호 손실을 유발합니다.
일반적인 GNSS/INS의 경우, 이는 데이터에 심각한 간격이 발생하는 드리프트, 점프 궤적을 의미합니다. 이로 인해 건물이 뒤틀리거나 도로 지형이 잘못 정렬되고 포인트 클라우드가 망가져 클라이언트가 거부하거나 비용이 많이 드는 재측량이 필요할 수 있습니다.
저희의 gx/ix 기술은 이에 대한 최선의 방어책입니다. 이는 표준 위치 수정에 일반적으로 필요한 것보다 적은 수의 위성에서 원시 데이터를 사용할 수 있는 고급 독점 알고리즘으로, GNSS/INS를 지원합니다.
ix 모드에서 작동할 때, 저희 시스템은 한두 개의 위성만 보이는 경우에도 원시 측정값을 사용하여 관성 센서를 보조하고 드리프트를 방지함으로써 위치 정확도를 유지하도록 도와드립니다.

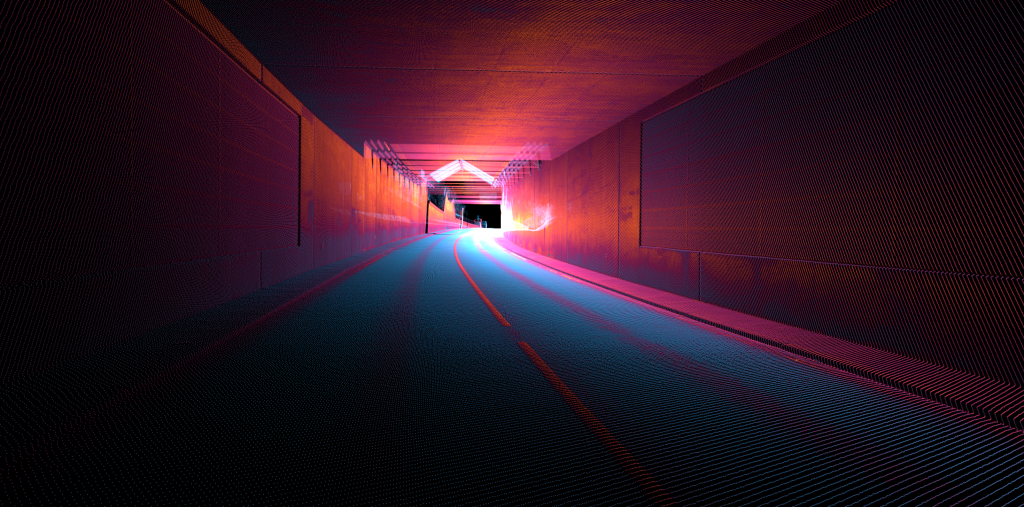

지능형 적응 기능을 통해 터널과 같은 까다로운 환경을 벗어날 때 기존 시스템보다 훨씬 빠르게 센티미터 수준의 정확도로 복귀하여 데이터 공백을 최소화하고 지속적인 측정 품질을 보장합니다.
gx/ix를 사용하면 다른 시스템이 실패하는 곳에서도 궤적을 부드럽고 정확하게 유지하여 도전적이고 복잡한 도시 프로젝트를 자신 있게 수행할 수 있습니다.
궁극의 안전망: 원시 데이터 출력
대규모 설문조사 작업은 몇 시간 동안 진행되며 방대한 양의 데이터를 생성할 수 있습니다. 이 모든 데이터를 저장할 수 있는 방법이 필요하며, 결정적으로 사후 처리에서 정확도를 최대한 끌어올릴 수 있는 유연성이 필요합니다.
원시 데이터 출력 기능 코드가 바로 그 해답입니다. 모든 데이터를 외장 드라이브에 기록할 수 있으므로 내부 저장 공간의 제약을 받지 않습니다. 하지만 더 중요한 것은 원시 GNSS 및 IMU 측정값을 기록할 수 있다는 점입니다.
즉, 원시 데이터를 사무실로 가져와서 강력한 NAVsolve 소프트웨어를 사용하여 재처리할 수 있습니다. 더 정밀한 위성 보정 데이터가 있는 경우 이를 적용하거나 정방향/역방향 처리 알고리즘을 실행하여 정확도를 개선할 수 있습니다.
이러한 “평활화” 프로세스를 결합하면 칼만 필터가 전체 데이터 세트를 살펴 모호성을 해결하고 실시간으로 얻을 수 있는 것보다 훨씬 더 정확한 최종 궤적을 생성하여 보다 지능적인 의사 결정을 내릴 수 있습니다.
최고의 지오레퍼런스 결과가 필요할 때 최고의 유연성을 제공합니다.
더 간단하고 빠른 워크플로: OXTS Georeferencer로 골치 아픈 문제 없이 더 나은 포인트 클라우드 구축하기
지금까지 GNSS/INS 데이터와 원시 LiDAR 데이터를 결합하는 작업은 시간이 오래 걸리고 복잡했습니다. 명령줄 기반의 투박한 타사 소프트웨어, 사용자 지정 스크립트, 많은 수동 데이터 처리가 필요했습니다. 이 프로세스는 속도가 느리고 전문 지식이 필요할 뿐만 아니라 최종 결과물을 손상시킬 수 있는 오류의 원인이 되기도 했습니다.
OXTS 지오레퍼런서는 출력물의 품질 저하 없이 이 과정을 더 간단하고 빠르게 만들어 줍니다. 장치에서 기능 코드를 활성화하면 간단하고 직관적인 드래그 앤 드롭 인터페이스를 통해 데이터를 특수 제작된 도구로 내보낼 수 있습니다. 파일을 제공하면 무거운 작업을 처리하여 .LAS와 같은 표준 형식으로 완벽하게 지리적으로 참조된 포인트 클라우드를 생성합니다.
업계 선두업체의 다양한 LiDAR 센서와 함께 작동합니다. Robosense, 오스터, 헤사이 등을 통해 전체 워크플로우를 간소화할 수 있습니다.
즉, 지루한 데이터 관리에 소요되는 시간을 줄이고 부가가치 분석에 더 많은 시간을 할애하며, 새로운 팀원의 교육 시간을 획기적으로 단축하여 전체 운영의 유연성과 확장성을 높일 수 있습니다.
흐릿한 포인트 클라우드에 대한 해결책: 보어사이트 보정
보어사이트 오정렬은 모바일 매핑에서 가장 해결하기 어려운 문제 중 하나입니다. 이는 INS의 좌표계와 LiDAR 사이의 거의 보이지 않는 미세한 각도 차이입니다.
0.2도의 방향 오차만 있어도 10미터 거리에서 7cm의 오차가 발생할 수 있습니다.
이는 최종 포인트 클라우드에서 흐릿한 “이중 시야” 효과로 나타납니다. 벽과 같은 평평한 표면은 흐릿하고 두껍게 보이고, 날카로운 모서리는 둥글고 불분명하게 표시되어 데이터를 정밀 측정에 사용할 수 없게 되고 포인트 클라우드의 품질이 손상됩니다.
OXTS 지오레퍼런서의 보어사이트 보정 도구는 최고의 솔루션입니다.
이러한 각도를 자나 각도기로 손으로 측정하는 대신(정확한 측정이 불가능), 보어사이트 타겟이나 평평하고 특징이 많은 벽을 중심으로 2~3분 동안 빠르게 보정 드라이브를 수행하여 여러 각도에서 캡처할 수 있도록 합니다. 그런 다음 소프트웨어가 이러한 정적 특징이 데이터에 어떻게 나타나는지 분석하고 수동으로는 절대 얻을 수 없는 정밀도로 정확한 각도 오프셋을 자동으로 계산합니다. 측량을 시작할 때 이 간단한 단계를 수행하면 나중에 번거롭게 정리하는 시간을 절약하고 선명하고 정확한 포인트 클라우드를 얻을 수 있으므로 처음부터 제대로 파악하는 것이 중요합니다.
전체 프로세스는 OXTS 에코시스템 내에서 간단한 3단계 워크플로우로 이루어집니다:
- 궤적을 처리합니다: NAVsolve를 통해 원시 INS 데이터를 실행합니다. 여기에서 최상의 보정 데이터를 적용하고 순방향/역방향 처리를 사용하여 차량의 가장 정확한 경로를 생성합니다.
- 센서를 정렬합니다: OXTS Georeferencer의 간단한 데이터 기반 보어사이트 도구를 사용하여 센서 간 각도 정렬 오류를 정밀하게 계산하고 제거할 수 있습니다.
- 지리적 참조: OXTS 지오레퍼런서를 사용하여 완벽한 궤적과 보정된 LiDAR 데이터를 결합하세요. 이 마지막 단계에서는 타이밍, 위치, 방향, 보어사이트 데이터를 모든 단일 LiDAR 포인트에 적용하여 최종적으로 선명하고 정확한 포인트 클라우드를 생성합니다.
데이터 캡처에서 경쟁력 확보까지
OXTS 시스템은 단순한 GNSS/INS 그 이상입니다. 정확성과 효율성에 대한 현대 측량사의 이중 지오레퍼런스 요구 사항을 해결하도록 설계된 완전하고 통합된 에코시스템입니다.
이는 모바일 매핑 워크플로우의 근본적인 변화를 의미합니다. 사후 처리에서 오류를 수정하는 사후 대응적 프로세스에서 처음부터 데이터를 올바르게 가져오는 사전 예방적 접근 방식으로의 전환입니다.
“제대로 하자”라는 철학이 바로 경쟁 우위입니다. Adobe의 소프트웨어 및 하드웨어 기능은 가장 까다로운 현장 조건에서도 데이터 무결성을 보장하며, 소프트웨어 도구는 최종 결과물에 이르는 과정을 획기적으로 단축합니다.
지금 바로 애플리케이션 엔지니어에게 문의하여 올바른 기능 코드를 매핑하고 더 깔끔하고 빠르고 반복 가능한 지오레퍼런싱 결과를 얻으세요.
문의하기 를 참조하여 기존 OXTS 하드웨어의 가치를 극대화하는 방법에 대해 자세히 알아보세요.
